木のつっぱり棒でセンス良く暮らす。

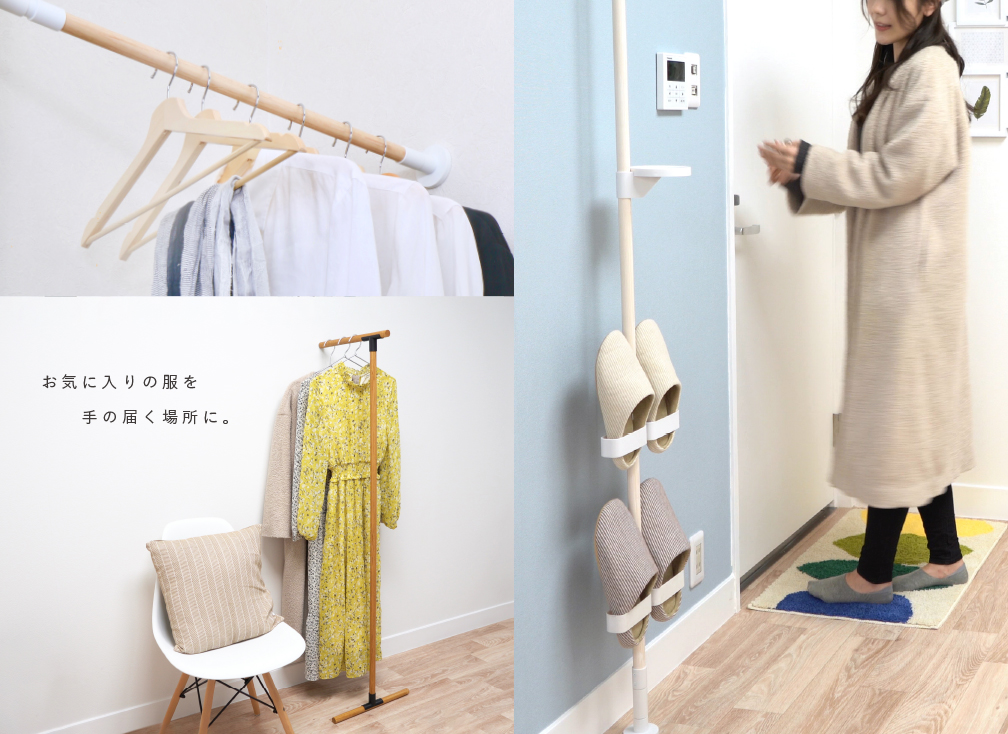

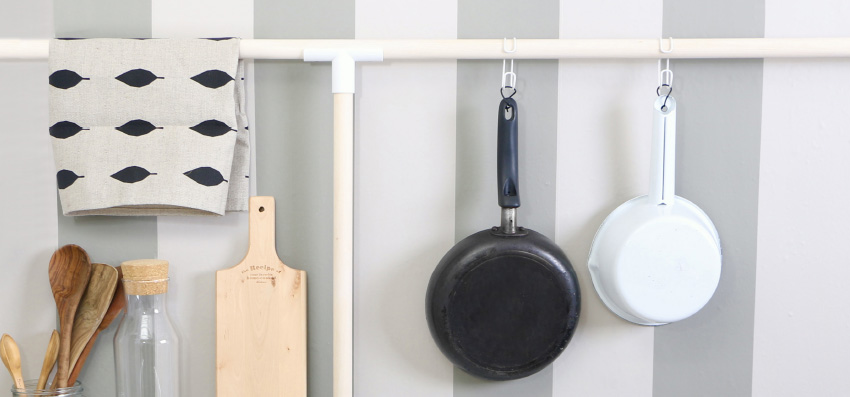

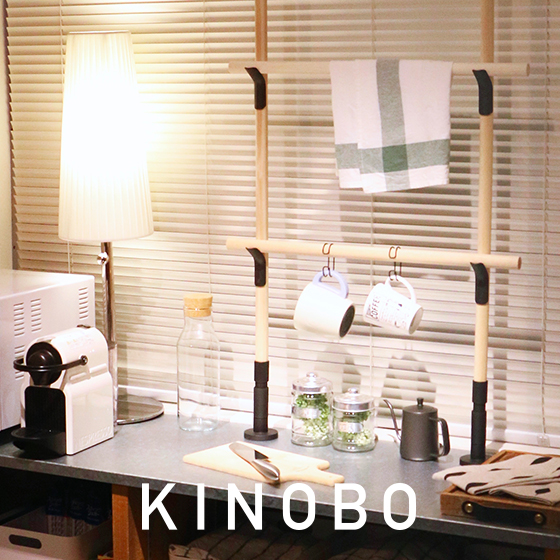

Various usage image

KINOBO
KINOBO
KINOBO
KINOBO
KINOBO

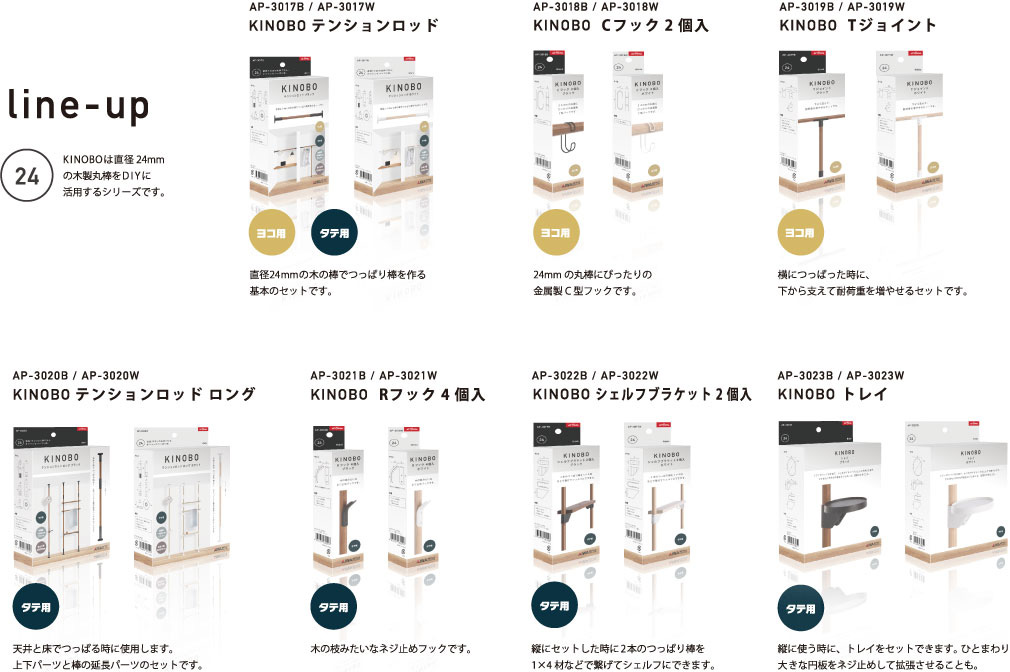

Package

KINOBO

Beginning

KINOBOは直径24mmの木製丸棒を使って、DIYを楽しむシリーズです。まずは下の説明図を参考に、24mmの木製丸棒を準備しましょう。ホームセンターや通販サイトで購入できます。また、ご希望のサイズでのカットをオーダーできる場合も多いので、ご活用ください。

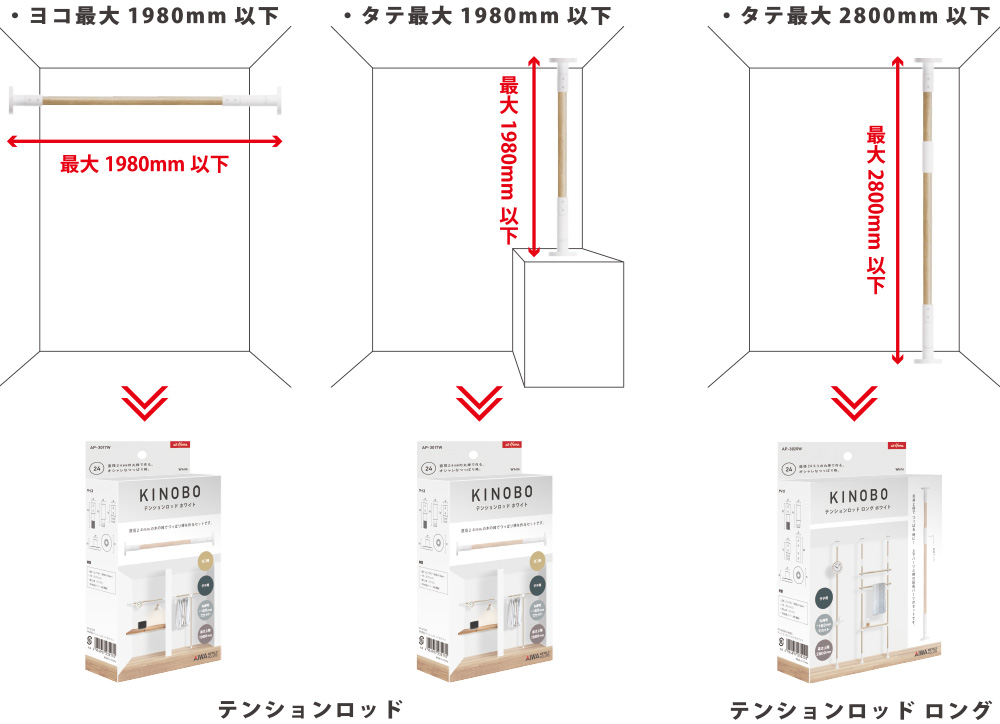

  • 取り付け場所を決めよう
    取り付け場所を決めよう
  • 木材を用意しよう!

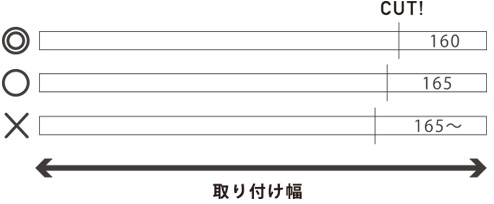

    必要な丸棒の長さは、取り付け幅よりも160mm短い長さ!

    木材を用意しよう!

    取り付け幅を測ったら、そこから160mm短いサイズにカットします。もし切りすぎてしまっても、5mm程度なら許容誤差の範囲内です。長い場合にはもう一度カットしましょう。

  • 取り付けよう!

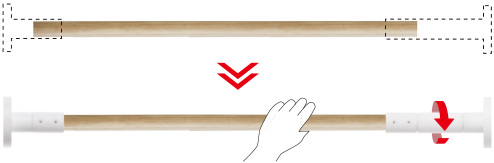

    パーツをつける。つっぱる。それだけ。

    取り付けよう!

    まずは付属のビスを使って、丸棒にパーツを固定します。次に、木部をおさえてグリップパーツを時計まわりに回すと、つっぱっていきます。しっかりと固定できていることが確認できれば完成です。

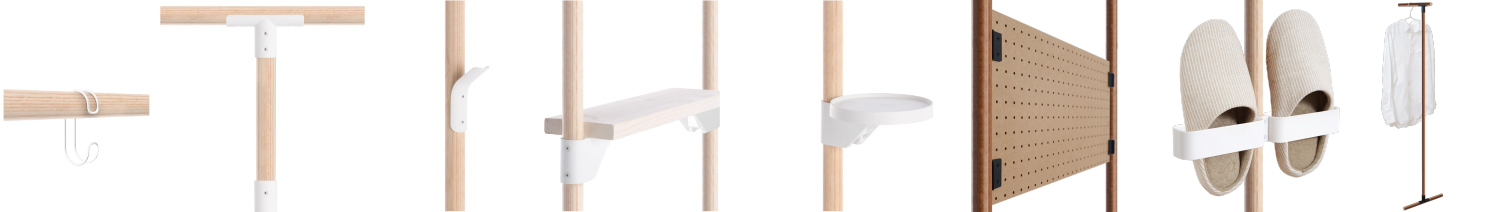

  • あとはKINOBOオプションパーツで、自分なりのアレンジを楽しもう!
    KINOBOオプションパーツ

Point

  • 取り付けできる場所

    ○ 屋内の、下地に桟のある壁や天井、コンクリートの壁や天井など、しっかりと強度のある壁面、または天井面と床面に設置してください。

    × 傾斜した面や湾曲面、凹凸のある面、畳や絨毯の上など、設置が不安定な場所。

  • 塗装をする時に

    丸棒は板材よりも塗料の吸収がよく、濃く色がついてしまう場合が多いので、塗装前に一度カットした端材などでテストしてみることをオススメします。
    また、塗装する際には、換気を忘れないようにご注意ください。

Caution

  • 取り付ける時に

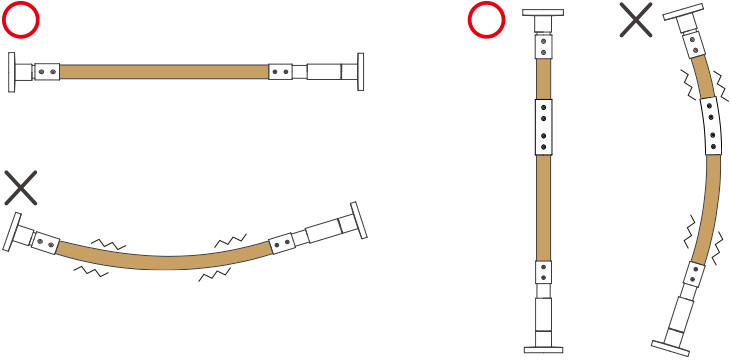

    ・つっぱる時に、力をかけすぎて棒が反っていないかを確認してください。

    ・つっぱる時に壁や天井に変形や亀裂などが起きないように注意して伸ばしてください。

  • 取り付けた後に

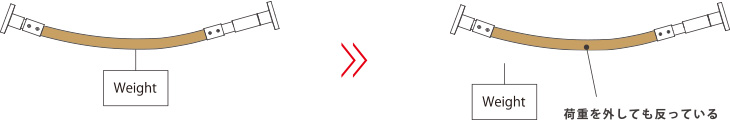

    ・パッケージ裏面に表記してある耐荷重を守ってご使用ください。また、耐荷重表記の範囲内であっても荷重をかけた時に20mmを超えて丸棒が変形した場合は荷重を分散させるか、荷重を減らすようにしてください。

  • ・長期間の使用で、丸棒が反ってしまった場合は、丸棒を新しい物と交換してください。
    ・定期的に安全を確認するようにしてください。

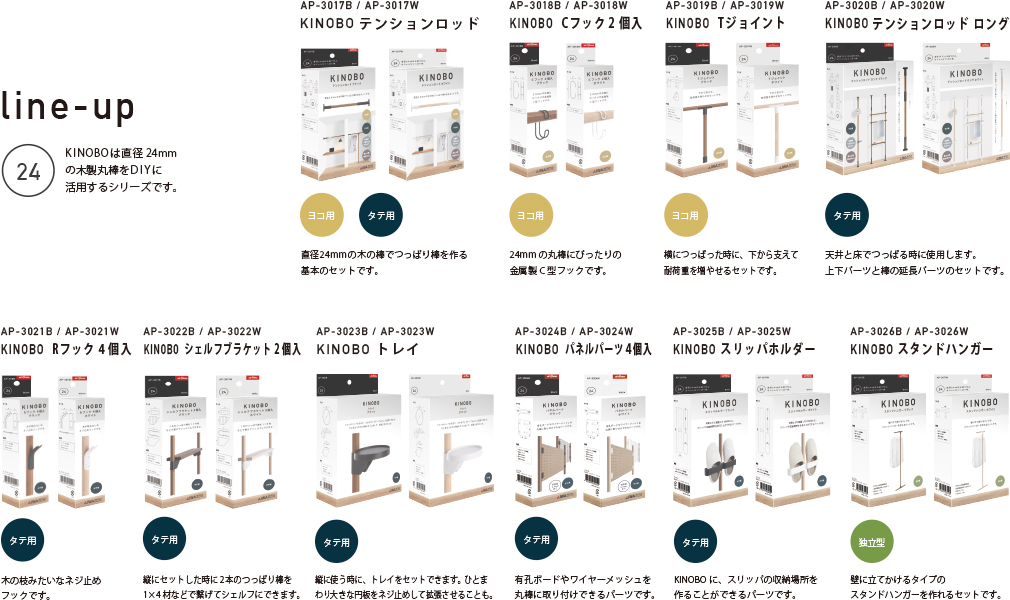

Lineup

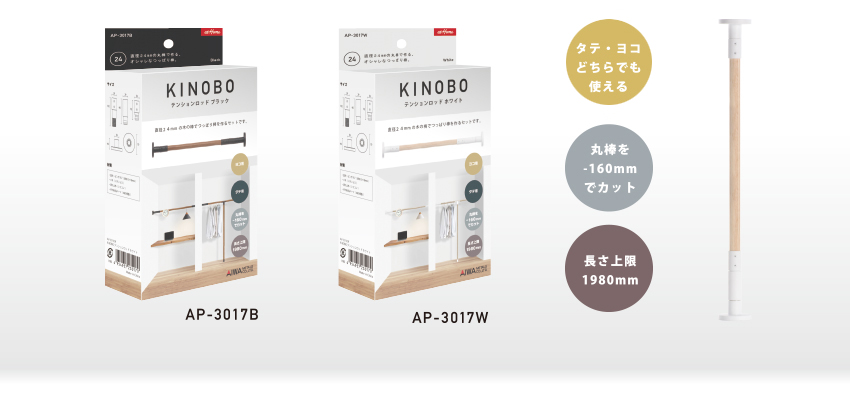

AP-3017|KINOBOテンションロッド

直径24mmの木の棒でつっぱり棒を作るセットです。

Items
KINOBOテンションロッド

材質: 皿タッピングネジ(鉄Φ3×10mm)・バネ(ステンレス)・滑り止め(シリコン)・その他各パーツ(ABS樹脂)

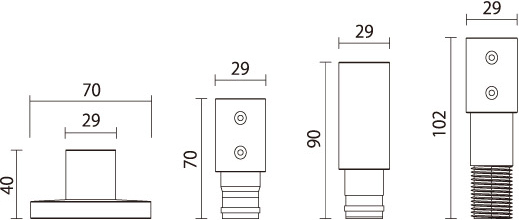

Size

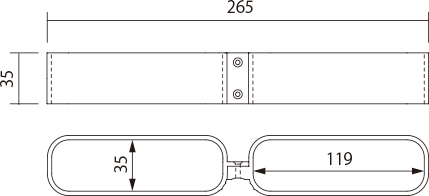

寸法図

単位:約 mm

Capacity

耐荷重は、丸棒の強度、丸棒の長さ、十分に圧着しているか、設置面の材質&強度、その他の要素により変化・減少します。上記耐荷重の範囲内でしっかり安全を確認しながらご使用ください。また、耐荷重は実験値であり、保証するものではありません。

【使用できる木材】直径24mmの丸棒 : 長さ1820mmまで

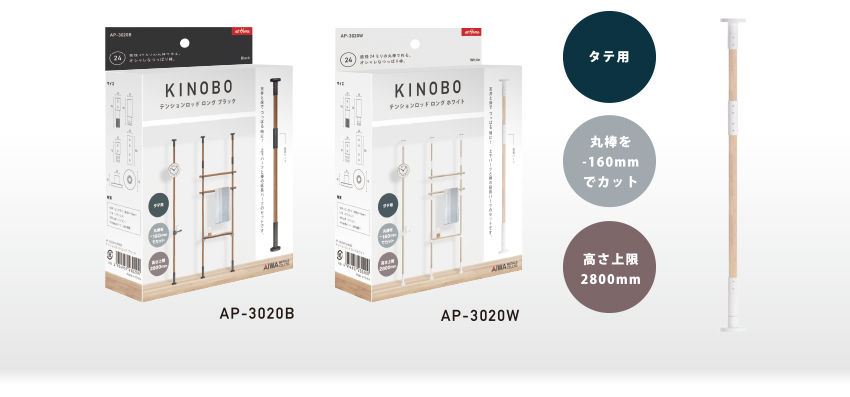

AP-3020|KINOBOテンションロッド ロング

天井と床でつっぱる時に使用します。
上下パーツと棒の延長パーツのセットです。

Items
KINOBOテンションロッド ロング

材質:皿タッピングネジ(鉄Φ3×10mm )・バネ(ステンレス)・滑り止め(シリコン)・その他各パーツ(ABS樹脂)

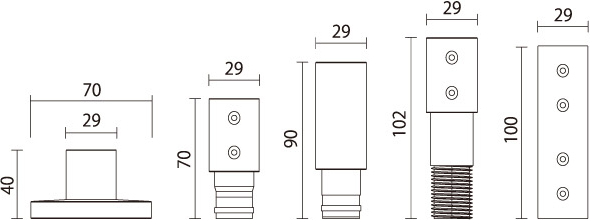

Size
寸法図

単位:約 mm

Capacity

耐荷重は、丸棒の強度、丸棒の長さ、十分に圧着しているか、設置面の材質&強度、その他の要素により変化・減少します。上記耐荷重の範囲内でしっかり安全を確認しながらご使用ください。また、耐荷重は実験値であり、保証するものではありません。

【使用できる木材】直径24mmの丸棒 : 2本合計の長さ2640mmまで

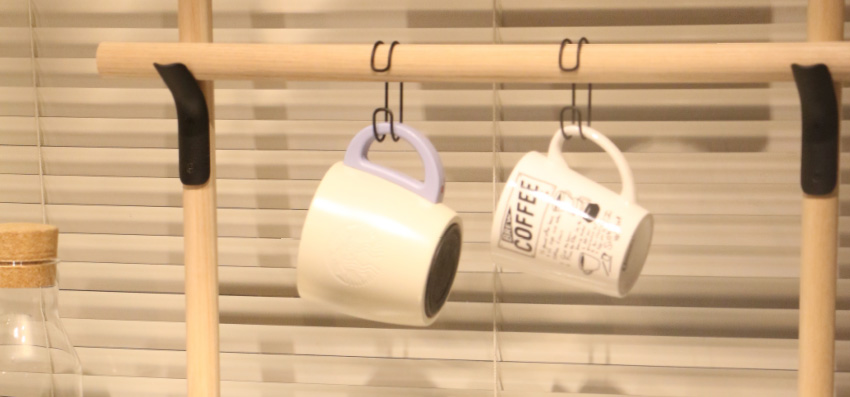

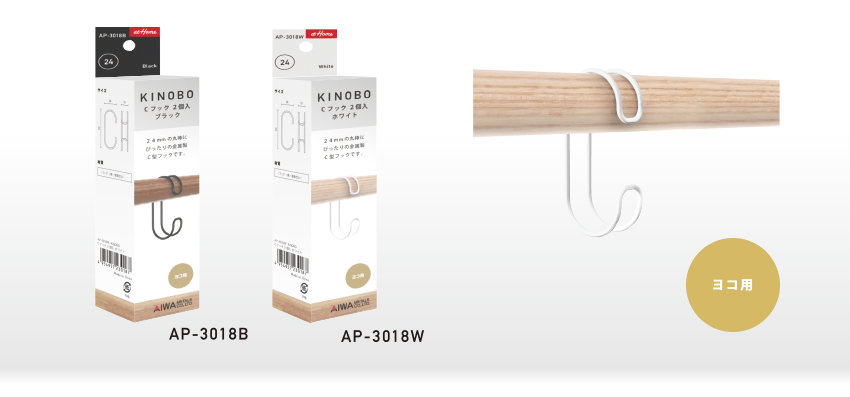

AP-3018|KINOBO Cフック2個入

24mmの丸棒にぴったりの金属製C型フックです。

Items
KINOBO Cフック2個入 KINOBO Cフック2個入

材質:フック( 鉄・塗装仕上 )

Size
寸法図

単位:約 mm

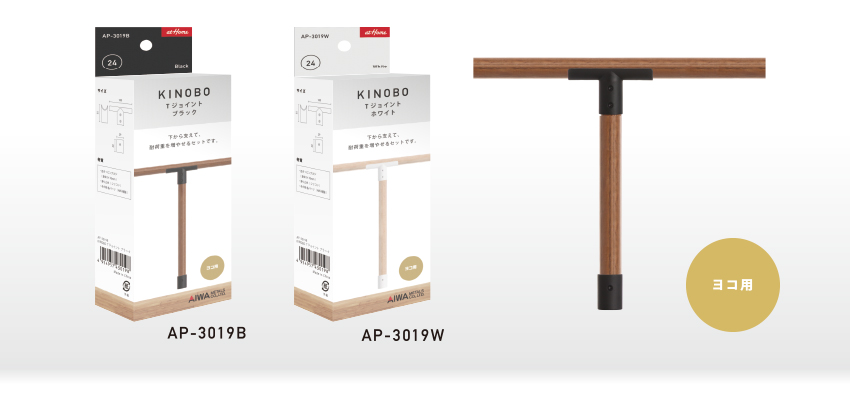

AP-3019|KINOBO Tジョイント

横につっぱった時に、下から支えて耐荷重を増やせるセットです。

Items
KINOBO Tジョイント KINOBO Tジョイント

材質:皿タッピングネジ(鉄Φ3×10mm)・滑り止め(シリコン)・その他 各パーツ(ABS樹脂)

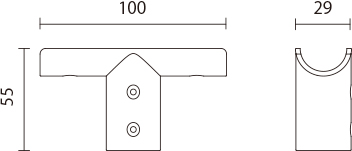

Size

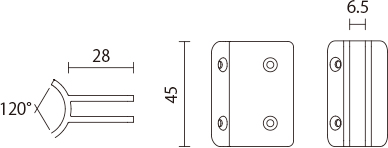

寸法図

単位:約 mm

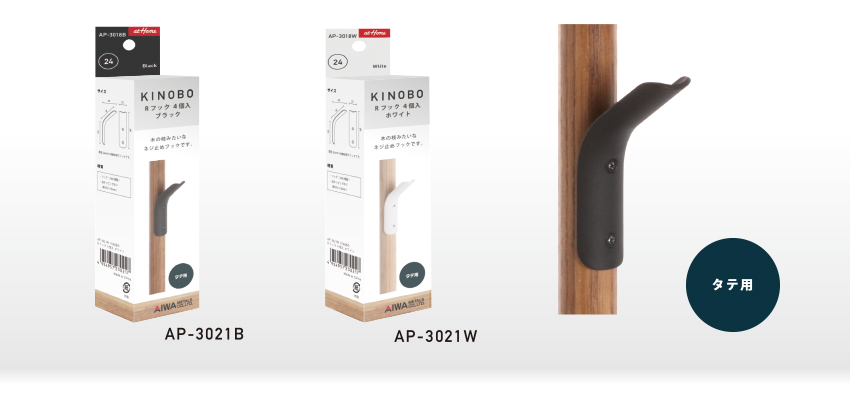

AP-3021|KINOBO Rフック4個入

木の枝みたいなネジ止めフックです。

Items
KKINOBO Rフック4個入 KINOBO Rフック4個入

材質:フック(ABS樹脂)・皿タッピングネジ(鉄 Φ3×10mm)

Size
寸法図

単位:約 mm

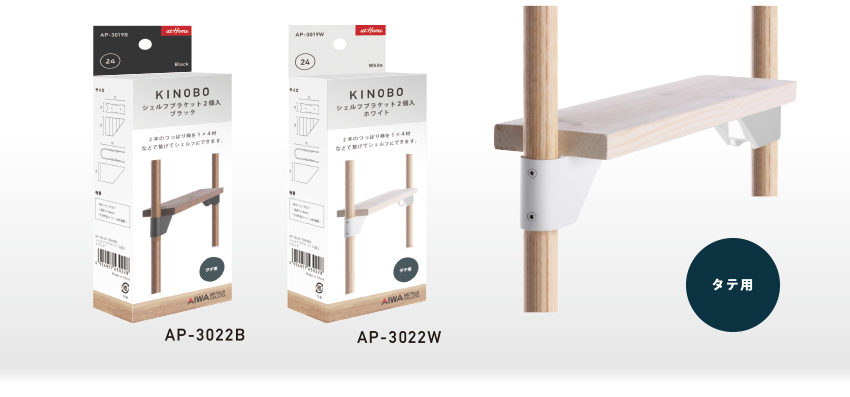

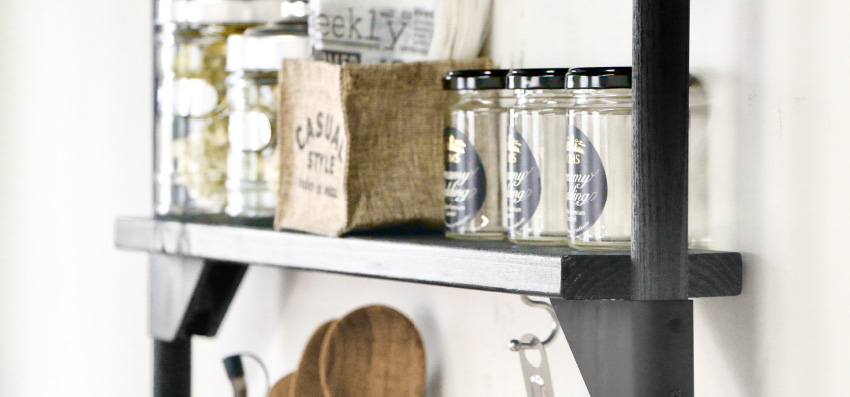

AP-3022|KINOBO シェルフブラケット2個入

縦にセットした時に2本のつっぱり棒を
1×4材などで繋げてシェルフにできます。

Items
KINOBO シェルフブラケット2個入 KINOBO シェルフブラケット2個入

材質:皿タッピングネジ(鉄Φ3×10mm)・その他 各パーツ(ABS樹脂)

Size

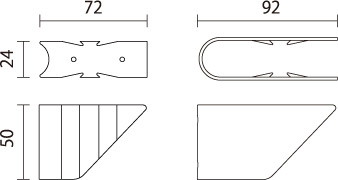

寸法図

単位:約 mm

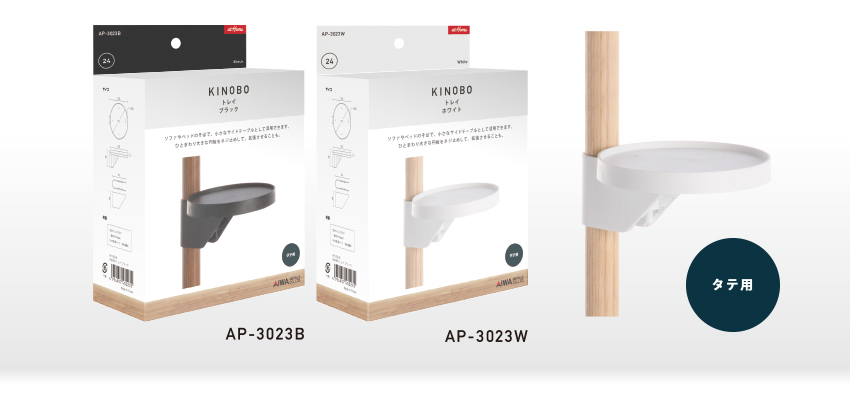

AP-3023|KINOBO トレイ

縦に使う時に、トレイをセットできます。
ひとまわり大きな円板をネジ止めして拡張させることも。

Items
KINOBO トレイ KINOBO トレイ

材質:皿タッピングネジ(鉄Φ3×10mm)・その他 各パーツ(ABS樹脂)

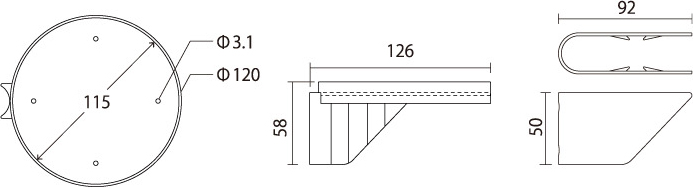

Size
寸法図

単位:約 mm

Manual

パッケージに入っているマニュアルがダウンロードできます。

Spec

品番 品名 1箱入数 1梱入数 箱サイズ ( mm ) JAN
AP-3017B KINOBOテンションロッド ブラック 12P 72P W95×H180×D42 49 54957 43017 4
AP-3017W KINOBOテンションロッド ホワイト 12P 72P W95×H180×D42 49 54957 23017 0
AP-3020W KINOBOテンションロッド ロング ブラック 12P 72P W125×H180×D42 49 54957 43020 4
AP-3020W KINOBOテンションロッド ロング ホワイト 12P 72P W125×H180×D42 49 54957 23020 0
AP-3018B KINOBO Cフック2個入 ブラック 12P 144P W40×H180×D35 49 54957 43018 1
AP-3018W KINOBO Cフック2個入 ホワイト 12P 144P W40×H180×D35 49 54957 23018 7
AP-3019B KINOBO Tジョイント ブラック 12P 144P W60×H180×D35 49 54957 43019 8
AP-3019W KINOBO Tジョイント ホワイト 12P 144P W60×H180×D35 49 54957 23019 4
AP-3021B KINOBO Rフック4個入 ブラック 12P 144P W40×H180×D35 49 54957 43021 1
AP-3021W KINOBO Rフック4個入 ホワイト 12P 144P W40×H180×D35 49 54957 23021 7
AP-3022B KINOBO シェルフブラケット2個入 ブラック 12P 144P W60×H180×D35 49 54957 43022 8
AP-3022W KINOBO シェルフブラケット2個入 ホワイト 12P 144P W60×H180×D35 49 54957 23022 4
AP-3023B KINOBO トレイ ブラック 12P 72P W125×H180×D65 49 54957 43023 5
AP-3023W KINOBO トレイ ホワイト 12P 72P W125×H180×D65 49 54957 23023 1
  • 価格はオープンプライスになります。
